Сталь для ножей: характеристики, марки и рейтинг лучших сплавов

Лучшая сталь для ножа не та, у которой больше цифра HRC. Для охотничьего ножа может быть важнее удержание кромки, для туристического — сопротивление сколам, для рыбацкого — коррозионная стойкость. Поэтому выбирать нужно не самую дорогую марку, а подходящий баланс твердости, вязкости, износостойкости и простоты заточки.

Проще говоря, сталь всегда что-нибудь     дает и что-нибудь     забирает. Очень твердый клинок долго остается острым, но хуже переносит боковую нагрузку. Вязкая сталь неохотно скалывается, зато быстрее тупится. Нержавеющая меньше боится воды, но одна надпись «stainless» еще не освобождает владельца от ухода.

«Выбор сплава должен диктоваться не маркетинговыми лозунгами, а физико-химическими требованиями конкретной задачи», — Владимир Крутов.

Какими свойствами должна обладать ножевая сталь

Начнем с неприятного: получить максимальную твердость, вязкость, износостойкость и защиту от коррозии одновременно не получится.

Эти свойства конфликтуют. Чем больше в структуре твердых карбидов, тем дольше клинок сопротивляется абразивному износу. Но тем меньше остается металлической матрицы, способной остановить трещину.

Поэтому рейтинг сталей для ножей нельзя сводить к одному числу. Правильнее отдельно оценивать, как материал режет, переносит нагрузку, реагирует на влагу и насколько трудно вернуть ему остроту.

Твердость стали и шкала Роквелла

Твердость ножевой стали обычно обозначают в единицах HRC. Измерение показывает, насколько материал сопротивляется вдавливанию алмазного индентора.

Для ножа высокая твердость полезна по двум причинам:

• кромка меньше заминается под нагрузкой;
• сталь лучше сопротивляется абразивному износу.

Но показатель HRC не говорит, насколько клинок устойчив к сколам, коррозии или удару. Два ножа с одинаковыми 61 HRC могут вести себя совершенно по-разному, если у них разные состав, термообработка и геометрия.

В сопоставимых тестах увеличение твердости на одну единицу HRC добавляло в среднем 15,8 мм к результату CATRA. Это заметная, но не решающая прибавка. Изменение угла режущей кромки способно повлиять на результат сильнее, чем переход на более дорогую марку стали.

Высокая твердость особенно полезна для тонких клинков, которым нужно сопротивляться замину. Однако вместе с ней обычно снижается вязкость. Поэтому максимальные значения HRC нужны не каждому ножу.

Прочность и устойчивость клинка к нагрузкам

Прочность показывает, какую нагрузку выдерживает клинок до появления необратимой деформации или разрушения.

Для ножа это означает способность кромки:

• не заминаться при контакте с твердым материалом;
• сохранять форму при давлении;
• выдерживать рабочую нагрузку без поломки.

Твердость и прочность связаны, но не равны друг другу. Более твердая сталь лучше сопротивляется деформации, однако может раньше разрушиться, если у нее недостаточно вязкости.

Это хорошо видно на ножах для тяжелой работы. Мягкий клинок способен не сломаться, но после рубки получить заметный замин. Слишком твердый клинок сохранит форму до определенного момента, а затем даст скол.

Нужен не рекорд, а рабочий диапазон, который соответствует толщине клинка и предполагаемой нагрузке.

Вязкость и сопротивление сколам

Вязкость показывает, сколько энергии сталь способна поглотить до разрушения. Для владельца ножа это сопротивление трещинам, сколам и поломке при боковой или ударной нагрузке.

На вязкость влияют:

• твердость;
• количество карбидов;
• размер и распределение карбидов;
• режим закалки и отпуска;
• геометрия клинка.

Чем больше в стали карбидов, тем ниже обычно ее вязкость. При этом важен не только объем, но и размер частиц. Крупный карбид становится удобной точкой для зарождения трещины.

Поэтому стали с максимальным удержанием кромки редко подходят для рубки, батонинга и контакта с костью. Они создавались для другого: долго резать материал, который постепенно истирает кромку.

Для туристического и тяжелого охотничьего ножа сопротивление сколам часто полезнее дополнительной сотни условных резов. Скол приходится перетачивать, снимая металл. Небольшой замин обычно можно исправить заметно быстрее.

Износостойкость и сохранение режущей кромки

Износостойкость — это сопротивление постепенному стиранию материала. В ножах с ней связано удержание режущей кромки при продолжительном резе.

Один из способов измерения — CATRA. Нож режет картон с 5% кварцевого абразива под заданной нагрузкой. Результат выражают в миллиметрах суммарно разрезанного материала.

Тест хорошо показывает абразивный износ, но не моделирует все сценарии использования. Он не отвечает на вопросы, как клинок поведет себя:

• при рубке;
• при боковой нагрузке;
• после попадания в кость или металлическую скобу;
• при появлении коррозии;
• при работе на загрязненной песком поверхности.

Высокий результат CATRA означает хорошее удержание при контролируемом резе. Он не превращает сталь в универсальную.

На износостойкость сильнее всего влияют твердость, объем карбидов и их тип. Ванадиевые карбиды особенно тверды, поэтому стали с высоким содержанием ванадия долго держат рабочую кромку. Обратная сторона — более сложная заточка и снижение вязкости при большом объеме карбидной фазы.

Коррозионная стойкость

Коррозионная стойкость зависит не от общего количества хрома, а прежде всего от его доли, оставшейся в металлической матрице.

Часть хрома может связаться с углеродом и сформировать карбиды. Эти частицы помогают сопротивляться износу, но уже не участвуют в создании защитной пленки на поверхности.

Поэтому высокое содержание хрома само по себе ничего не гарантирует. D2 и близкая к ней Х12МФ содержат приблизительно 12% хрома, однако требуют ухода. ZDP-189 также имеет много хрома, но в независимом испытании покрылась коррозией после восьми часов контакта с распыляемой дистиллированной водой.

На поведение клинка влияют и другие условия:

• состав и концентрация жидкости;
• наличие соли и кислот;
• температура;
• качество термообработки;
• шероховатость поверхности;
• продолжительность контакта.

Даже нержавеющая сталь может ржаветь. Она просто сопротивляется коррозии лучше углеродистой.

Легкость заточки и правки ножа

Заточка — тоже абразивный износ, только управляемый. Чем лучше сталь сопротивляется снятию материала, тем больше времени потребуется для формирования новой кромки.

Особенно заметна разница на высокованадиевых порошковых сталях. Карбиды ванадия тверже оксида алюминия, который используется во многих обычных точильных камнях. Для таких клинков лучше подходят алмазные или CBN-абразивы.

Но сложность заточки определяется не только износостойкостью. Много времени может занимать удаление заусенца. Если после неправильной термообработки в стали осталось слишком много аустенита, заусенец становится стойким и плохо отделяется.

Мягкая сталь тоже не всегда точится приятнее. Она быстрее снимается, но способна образовать крупный пластичный заусенец, который приходится долго убирать.

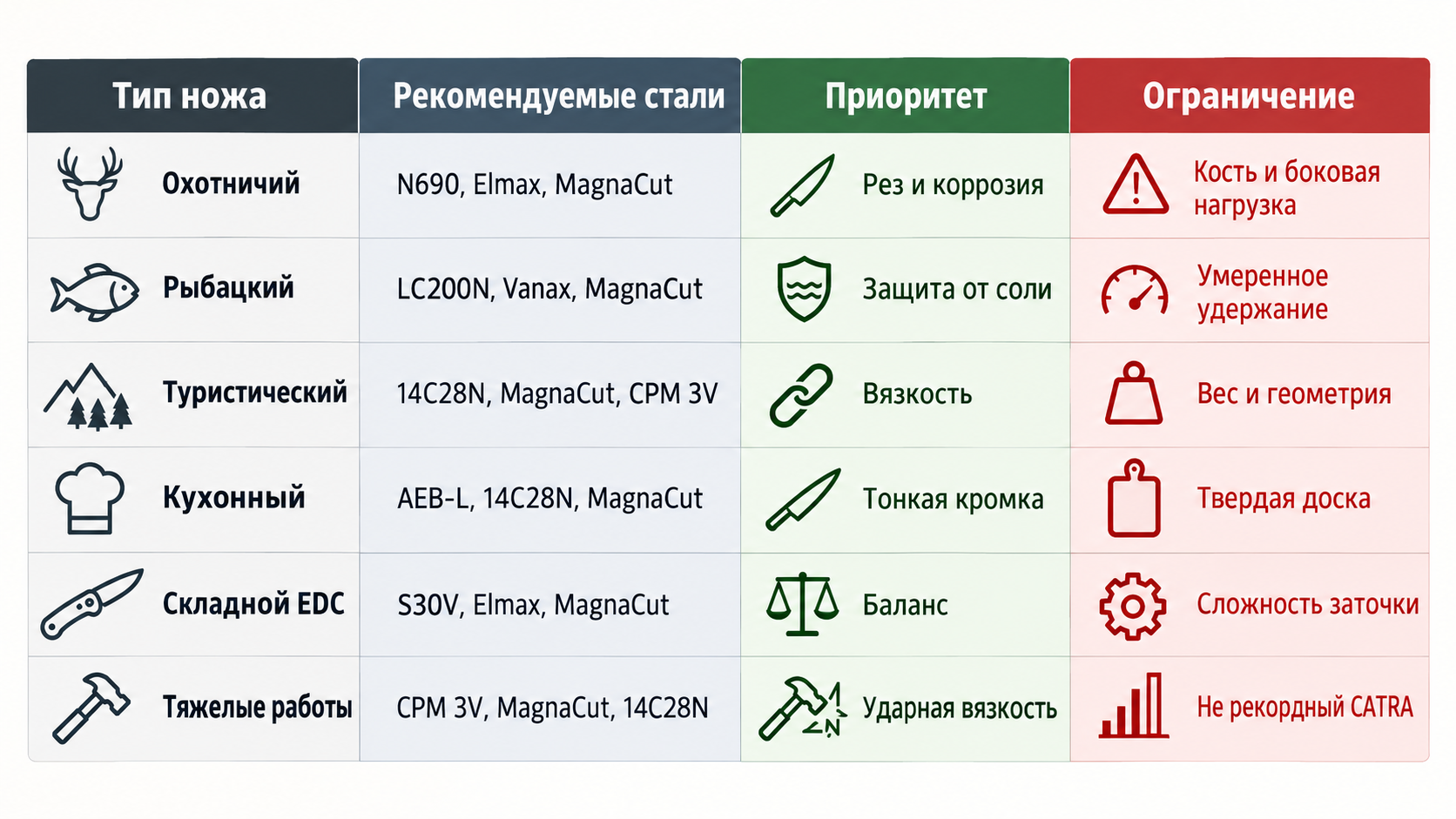

Баланс характеристик для разных условий эксплуатации

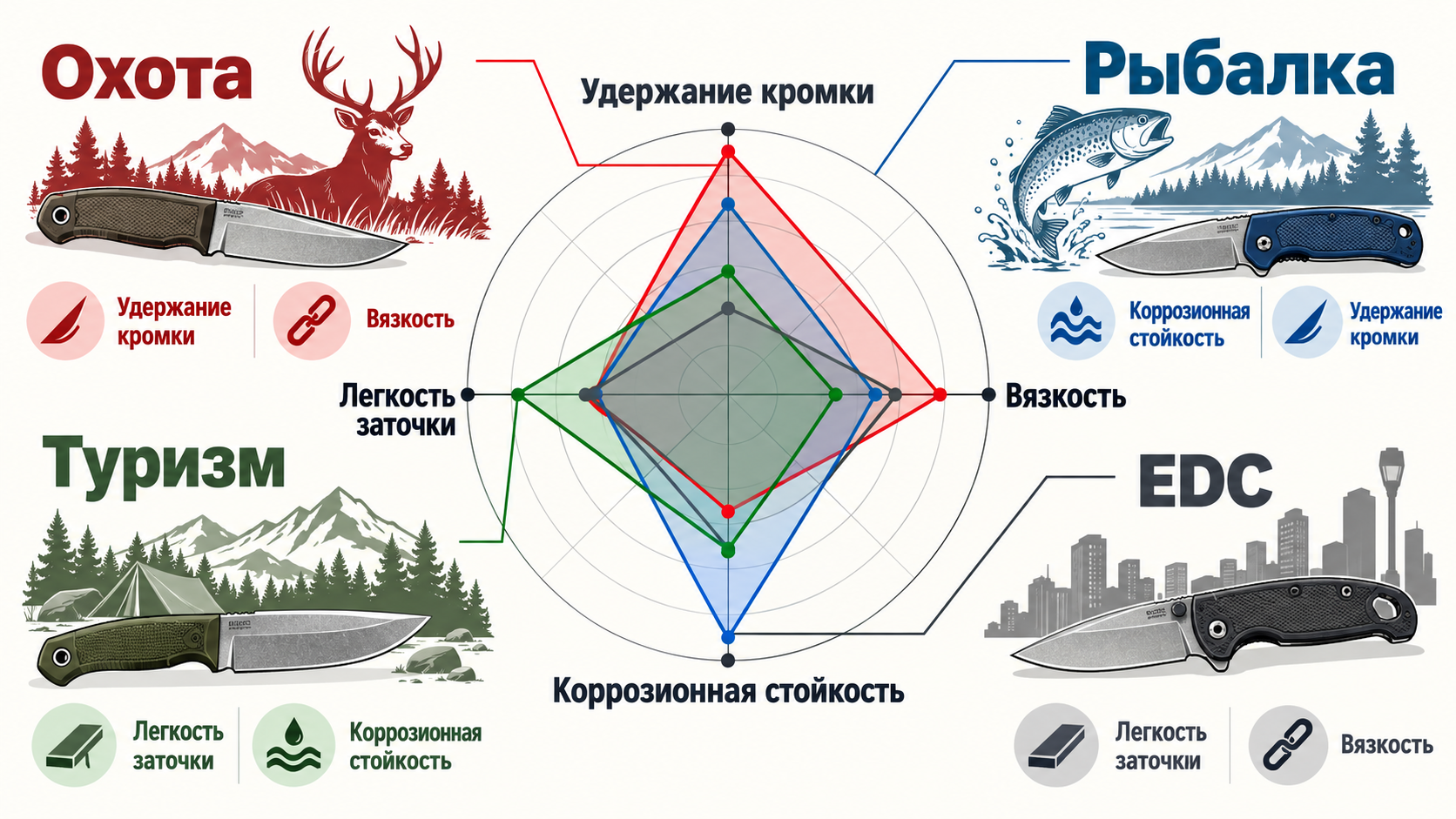

Если свести все к одной мысли, лучшая сталь — та, слабые стороны которой не мешают конкретной работе.

Для ножа можно выделить несколько сценариев:

1. Длительный аккуратный рез: приоритет у износостойкости и удержания кромки.
2. Рубка и ударные нагрузки: важнее вязкость и сопротивление разрушению.
3. Рыбалка и работа во влажной среде: нужна высокая коррозионная стойкость.
4. Походные условия: полезны простая правка и предсказуемое поведение.
5. Тонкий кухонный рез: нужны стабильная кромка, достаточная твердость и мелкая структура.

И вот тут выясняется, что вопрос «какая сталь самая лучшая» устроен примерно как вопрос «какая обувь лучше». Можно уверенно ответить: хорошая. А потом обнаружить себя в болотных сапогах на деловой встрече.

Состав стали и влияние легирующих элементов

Химический состав задает возможный диапазон свойств. Но он не описывает готовый нож целиком.

Одни и те же элементы могут находиться в металлической матрице или входить в карбиды. Поэтому недостаточно посмотреть на проценты в таблице и объявить победителя. Нужно учитывать структуру, твердость и режим термообработки.

Углерод и его влияние на твердость клинка

Углерод позволяет получить твердый мартенсит после закалки и участвует в формировании карбидов.

Увеличение содержания углерода обычно дает:

• более высокую потенциальную твердость;
• больше карбидов;
• более высокую износостойкость;
• более низкую вязкость.

Избыточный углерод способен ухудшить коррозионную стойкость, поскольку связывает хром в карбидную фазу. Поэтому высокоуглеродистая сталь с большим количеством хрома не обязательно будет хорошо защищена от ржавчины.

Итог зависит от того, сколько углерода растворилось при нагреве, сколько осталось в карбидах и какая доля аустенита превратилась в мартенсит после закалки.

Хром и устойчивость стали к коррозии

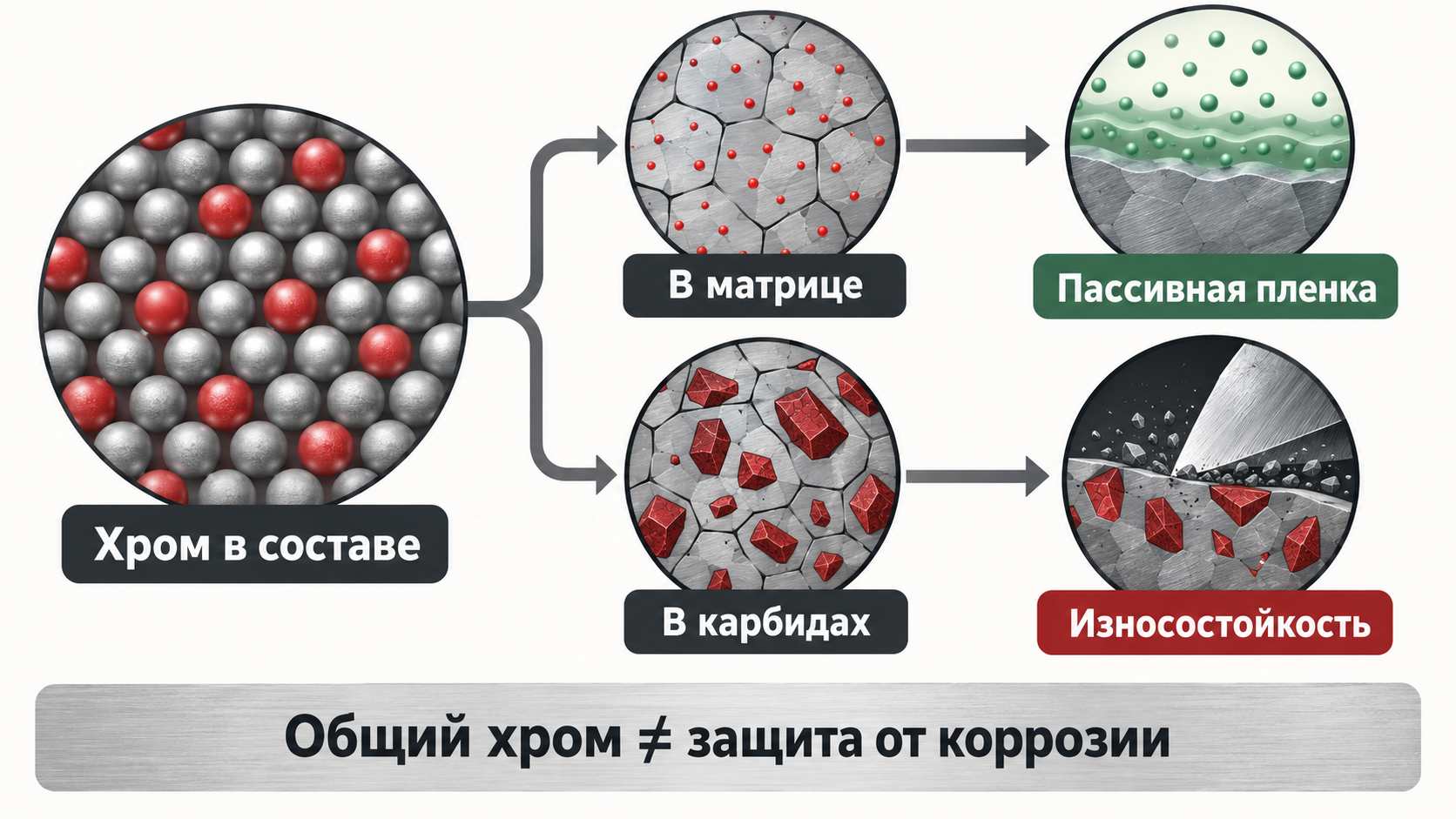

Хром выполняет две разные задачи.

Первая — формирует пассивную пленку и повышает устойчивость к коррозии.

Вторая — образует хромовые карбиды, увеличивающие сопротивление износу.

Проблема в том, что один и тот же хром нельзя одновременно оставить в матрице и отправить в карбиды. Чем больше его связано углеродом, тем меньше остается для защиты поверхности.

Этим объясняются различия между популярными марками:

• 95Х18 содержит 17–19% хрома и относится к коррозионно-стойким мартенситным сталям;
• Х12МФ с 11–12,5% хрома требует защиты от влаги;

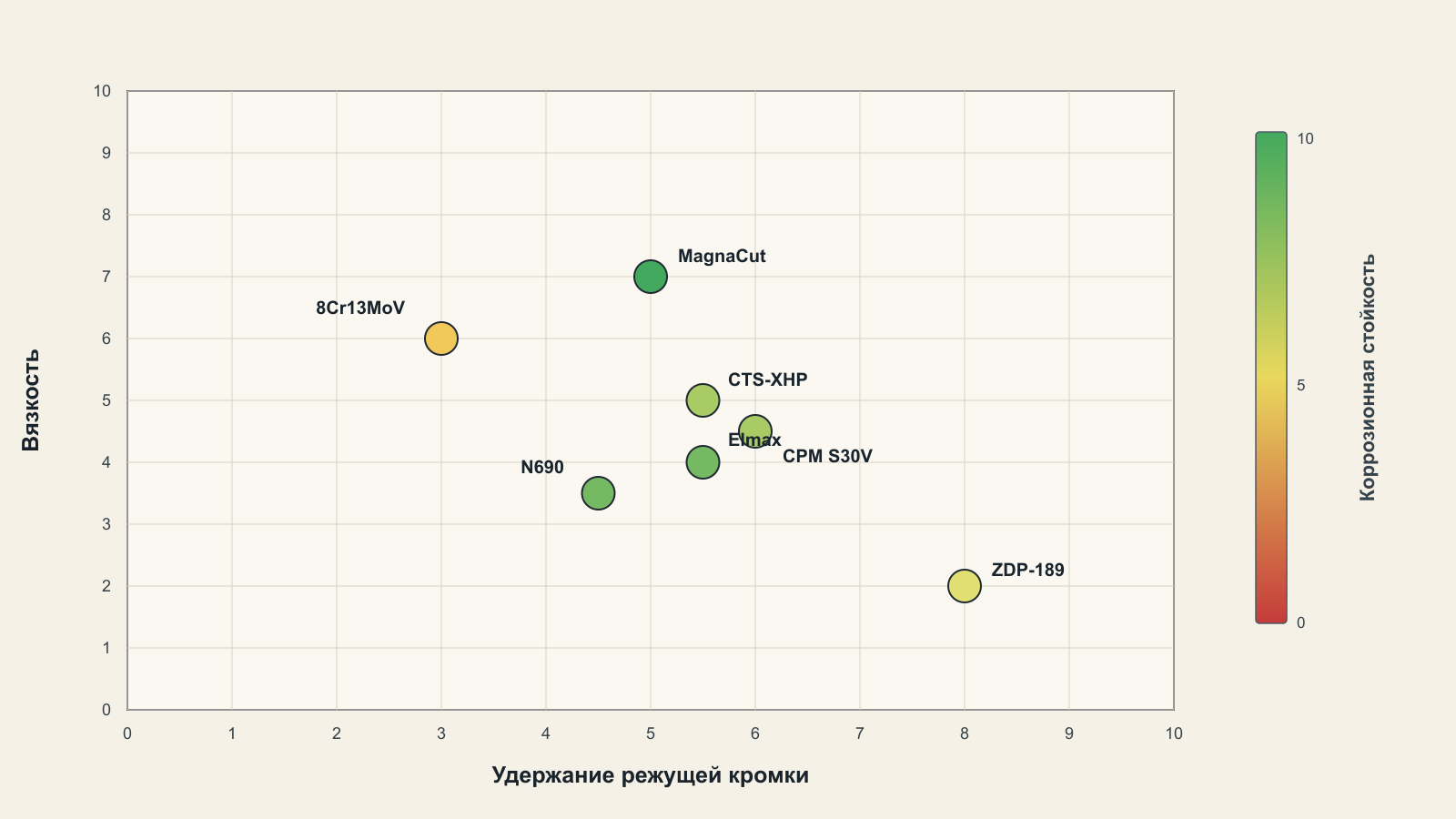

• ZDP-189 достигает высокой твердости и удержания кромки, но не показывает ожидаемой стойкости к коррозии.

Молибден, ванадий и вольфрам

Молибден повышает прокаливаемость и помогает сопротивляться коррозии, включая точечные поражения поверхности.

Ванадий формирует очень твердые карбиды. Они заметно повышают удержание режущей кромки при абразивном резе. Эти же частицы усложняют заточку обычными камнями.

Вольфрам тоже участвует в создании износостойких карбидов. В быстрорежущих сталях он помогает сохранять твердость при нагреве. Например, ХВ5 содержит около 4,5–5,5% вольфрама, но это не делает ее автоматически быстрорежущей или нержавеющей.

Главное правило здесь простое: твердые карбиды помогают кромке сопротивляться износу, но их большой объем снижает вязкость.

Марганец, кремний, никель и кобальт

Марганец и кремний обычно присутствуют в меньшем количестве. Они участвуют в производстве стали и влияют на прокаливаемость, но их нельзя рассматривать отдельно от остального состава.

Никель способен повышать вязкость и одновременно стабилизирует аустенит. Его эффект зависит от количества и режима термообработки.

Кобальт влияет на превращения в стали и помогает сохранять твердость при нагреве. Однако само наличие кобальта еще не гарантирует длительное удержание кромки.

Это видно на примере N690. В ее составе есть около 1,5% кобальта, но по сопоставимому рейтингу удержания она уступает Elmax и CPM S30V.

Как состав сплава влияет на режущие свойства ножа

По составу можно оценить потенциальное направление свойств, но нельзя точно предсказать работу готового клинка.

В общих чертах:

• больше углерода и карбидов — выше потенциальная износостойкость;
• больше твердых ванадиевых карбидов — лучше абразивное удержание;
• меньше и мельче карбиды — выше вязкость;
• больше растворенного хрома — лучше коррозионная стойкость;
• высокая твердость — меньше риск замина, но больше требования к вязкости.

При этом сталь с более скромным составом может обойти премиальный порошок за счет удачной термообработки и тонкой геометрии.

В тестах снижение угла заточки одной стали с 25 до 10 градусов на сторону давало приблизительно пятикратную разницу в удержании кромки. Поэтому читать состав полезно. Покупать нож только по таблице химических элементов — уже слишком оптимистично.

Основные виды стали для ножей

Марки стали различаются не только набором элементов. Важны способ производства, структура и назначение, для которого сплав создавался.

Углеродистая сталь

Углеродистые стали содержат углерод, марганец и кремний без большого количества легирующих элементов.

Их сильные стороны:

• высокая вязкость у правильно выбранной марки;
• мелкая структура;
• возможность получить тонкую кромку;
• простая заточка;
• доступная стоимость.

Основной минус — низкая устойчивость к коррозии. Клинок нужно вытирать после работы, защищать при хранении и не оставлять мокрым в ножнах.

При абразивном резе такие стали обычно уступают высококарбидным порошковым сплавам. Зато они подходят для крупных ножей, где сопротивление разрушению важнее рекордного удержания заточки.

Высокоуглеродистая сталь

Высокое содержание углерода увеличивает потенциальную твердость и количество карбидов. Такая сталь может долго сохранять рабочую остроту, но становится требовательнее к термообработке и геометрии.

Преимущества:

• высокая твердость;
• выраженные режущие свойства;
• сопротивление абразивному износу.

Ограничения:

• снижение вязкости;
• риск сколов при тонкой кромке;
• склонность к коррозии у марок с небольшим количеством растворенного хрома;
• более сложная заточка.

Высокоуглеродистая сталь хороша там, где нож режет, а не работает вместо отвертки, монтировки и небольшого топора одновременно.

Нержавеющая сталь

Нержавеющая сталь сопротивляется коррозии за счет пассивной пленки, которую создает растворенный в матрице хром.

Это не означает полной неуязвимости. Большинство нержавеющих ножевых сталей способны покрыться ржавчиной при контакте с солью, кровью, кислотами или при длительном хранении во влажных ножнах.

К нержавеющим относятся очень разные материалы:

• вязкие стали с умеренным удержанием кромки;
• универсальные сплавы;
• высококарбидные порошковые марки с длительным абразивным резом;
• азотистые стали для воды и соленой среды.

Поэтому надпись «нержавеющая сталь» описывает только одну сторону материала. Она ничего не говорит о вязкости, твердости и сложности заточки.

Инструментальная легированная сталь

Инструментальные стали создавались для штампов, резцов и деталей, работающих под износом. В ножах их используют благодаря высокой твердости и способности долго сохранять кромку.

Характерный пример — Х12МФ и близкий к ней класс D2.

Такие стали дают:

• высокую износостойкость;
• хорошее удержание рабочей заточки;
• агрессивный рез;
• возможность получить твердость около 60 HRC и выше.

За это приходится платить ограниченной коррозионной стойкостью и сравнительно невысокой вязкостью. Для них особенно важны правильное сведение и отсутствие боковых нагрузок.

Порошковая сталь

Порошковая сталь отличается не обязательным набором элементов, а способом производства.

Расплав распыляют газом на мелкие частицы. Затем порошок соединяют под давлением и температурой. Так производитель получает более равномерную структуру и уменьшает размер карбидов.

Как производят порошковые стали

Процесс можно представить в виде четырех этапов:

1. Готовят расплав нужного химического состава.
2. Распыляют его на быстро затвердевающие частицы.
3. Собирают порошок в герметичную заготовку.
4. Уплотняют материал под высокой температурой и давлением.

Быстрое затвердевание уменьшает химическую неоднородность. Это позволяет вводить больше ванадия и других карбидообразующих элементов, чем в обычную сталь, не получая настолько крупных скоплений карбидов.

Преимущества и ограничения порошковых сплавов

Главное преимущество порошковой технологии — более мелкое и равномерное распределение карбидов.

Оно дает:

• более стабильные свойства;
• повышение вязкости относительно обычной стали близкого состава;
• возможность использовать большое количество легирующих элементов;
• высокую износостойкость.

Но слово «порошковая» не означает «лучшая во всем». Обычные 14C28N и AEB-L превосходят многие порошковые нержавеющие стали по вязкости.

Есть и практические минусы:

• высокая стоимость материала;
• повышенный расход абразивов при производстве;
• сложная шлифовка и полировка;
• требовательность к термообработке;
• трудная заточка высокованадиевых марок.

Быстрорежущая сталь

Быстрорежущие стали создавались для инструмента, работающего при сильном нагреве. Они сохраняют твердость при температурах, при которых обычная углеродистая сталь начинает размягчаться.

В ножах ценятся другие их особенности:

• высокая достижимая твердость;
• большое количество твердых карбидов;
• длительное удержание кромки.

Однако красностойкость обычному ножу требуется редко. Пользователь получает сложную заточку и невысокую вязкость ради способности резать абразивные материалы.

Поэтому быстрорежущая сталь подходит для специализированного реза, но не становится универсальной только из-за высокого HRC.

Дамасская сталь

Современный сварочный дамаск получают соединением нескольких сталей кузнечной сваркой. После травления слои формируют заметный рисунок.

Свойства такого клинка определяются:

• составом выбранных сталей;
• качеством сварки;
• количеством и направлением слоев;
• термообработкой;
• геометрией.

Сам рисунок не улучшает рез. Дамасская сталь может быть хорошим рабочим материалом, но ее нельзя автоматически ставить выше однородного современного сплава.

Основное гарантированное преимущество дамаска — внешний вид. Все остальные характеристики нужно проверять так же, как у обычной стали.

Булатная сталь

Булат, или вутц, представляет собой тигельную высокоуглеродистую сталь. Рисунок возникает не из сваренных слоев, а из полос карбидов внутри одного материала.

Исследования восстановленного вутца показали неоднозначный результат. Карбидные полосы не дали заметного преимущества при резе кожи, а равномерное распределение карбидов обеспечило более высокую вязкость.

В CATRA современный вутц показал хороший результат среди низколегированных сталей, приблизительно рядом с 52100. Но современные высокованадиевые порошковые сплавы превосходят его по сочетанию износостойкости и вязкости.

Булат остается интересным материалом с характерным рисунком и сложной технологией. Называть его безусловным победителем современного рейтинга сталей оснований нет.

Алмазная сталь

Название «алмазная сталь» относится к ХВ5. Алмазной крошки в ее составе нет.

В учебных и справочных данных для марки приводятся:

• 1,25–1,50% углерода;
• 0,40–0,70% хрома;
• 4,5–5,5% вольфрама;
• 0,15–0,30% ванадия.

Такой состав дает высокую потенциальную твердость и износостойкость. Одновременно сталь имеет слабую защиту от коррозии и требует осторожного обращения при тонкой геометрии.

Сопоставимого массива испытаний CATRA и Charpy для серийных ножей из ХВ5 нет. Поэтому заявления о ее безусловном превосходстве над современными порошковыми марками остаются неподтвержденными.

Кованая и штампованная сталь

Практически вся сталь до попадания к мастеру уже проходит промышленную ковку или горячую прокатку. Поэтому деление готовых ножей на «настоящие кованые» и «обычные штампованные» слишком упрощает вопрос.

Ручная ковка способна изменить форму заготовки и направление вытянутых включений. Но она не гарантирует улучшения свойств.

Если мастер перегреет металл, зерно может укрупниться. Затем структуру придется восстанавливать нормализацией и последующей термообработкой.

Для сравнения ножей полезнее смотреть на:

• марку и чистоту стали;
• размер карбидов;
• режим закалки и отпуска;
• равномерность твердости;
• геометрию клинка;
• качество заточки.

Ковка — технология изготовления, а не знак качества, который работает отдельно от всего остального.

Классы ножевых сталей

Деление на бюджетные, средние и премиальные стали придумал рынок, а не металлургический стандарт. Границы здесь условны.

Цена ножа складывается не только из стоимости проката. На нее влияют обработка, расход абразивов, термообработка, конструкция, рукоять, тираж и контроль качества.

Бюджетные стали

К бюджетному классу относят 65Х13, 8Cr13MoV и распространенные мартенситные нержавеющие стали.

Их сильные стороны:

• доступная цена;
• простая заточка;
• приемлемая коррозионная стойкость;
• достаточная вязкость;
• понятное обслуживание.

Они уступают порошковым маркам по абразивному удержанию, зато пользователь может быстро поправить нож без набора специализированных камней.

Бюджетная сталь — не обязательно плохая. Для человека, который использует нож время от времени и не хочет превращать заточку в отдельное хобби, она может оказаться разумнее экстремального порошка.

Стали среднего класса

К среднему классу можно отнести 95Х18, Х12МФ, D2, N690 и 14C28N.

Здесь появляются более выраженные специализации:

• 95Х18 делает ставку на коррозионную стойкость;
• Х12МФ и D2 — на износостойкость;
• N690 сочетает рабочее удержание с хорошей защитой от коррозии;
• 14C28N выделяется вязкостью и мелкой структурой.

Выбор в этой группе уже требует понимания условий работы. Нож из Х12МФ для сухого леса и нож из 95Х18 для рыбалки решают разные задачи, хотя могут стоить одинаково.

Стали премиального класса

К премиальному классу относят CPM S30V, Elmax, CTS-XHP, MagnaCut, M390/20CV и другие порошковые сплавы.

Покупатель платит не только за состав. Порошковые стали дороже производить и обрабатывать. Они быстрее расходуют абразивы, требуют аккуратного шлифования и более точной термообработки.

Премиальная марка дает высокий потенциал:

• продолжительный рез;
• более равномерную структуру;
• сочетание нескольких сильных свойств;
• стабильность при корректном производстве.

Но потенциал еще нужно реализовать. Плохая термообработка способна свести преимущество дорогого материала к красивой надписи на клинке.

Порошковые стали экстрим-класса

S90V, S110V, S125V, ZDP-189, K390, Maxamet и Rex 121 находятся ближе к экстремальному классу. В них одно свойство сознательно доведено до высокого уровня.

Обычно речь идет об удержании кромки и достижимой твердости.

За это приходится платить:

• снижением вязкости;
• риском сколов;
• трудной заточкой;
• высокой стоимостью;
• узкой областью применения.

«Для таких сталей я рекомендую исключительно прямые спуски, так как обслуживание „линзы“ на подобных твердостях превращается в инженерную проблему», — Владимир Крутов.

Экстрим-сталь нужна человеку, который понимает ее ограничения. Покупать ее только ради максимальной цифры в рейтинге — примерно как брать гоночные шины для поездки по лесной дороге. Технически дорого. Практически есть вопросы.

Как меняются свойства стали в зависимости от класса

Рост класса не означает равномерное улучшение всех характеристик.

Обычно вместе с ценой увеличиваются:

• объем дорогих легирующих элементов;
• сложность производства;
• износостойкость;
• требования к термообработке;
• трудоемкость обработки и заточки.

Вязкость при этом может снижаться. Коррозионная стойкость тоже не обязана расти: ZDP-189 и некоторые инструментальные экстрим-стали требуют более внимательного ухода, чем доступные нержавеющие марки.

Поэтому оценивать класс нужно через задачу. Если нож придется регулярно править в поле, простая сталь может быть практичнее. Если важен долгий контролируемый рез и есть алмазные абразивы, порошковый премиум раскрывается заметно лучше.

Популярные российские марки ножевой стали

Российские стали часто создавались не специально для ножей. Одни использовались для режущего инструмента, другие — для штампов, подшипников и деталей, работающих под износом.

Их характеристики в готовом ноже зависят от качества исходного металла и режима термообработки. Поэтому переносить результаты зарубежного аналога на отечественную марку без собственного испытания нельзя.

Сталь 65Х13

По ГОСТ 5632-2014 сталь 65Х13 содержит:

• 0,60–0,70% углерода;
• 12,00–14,00% хрома;
• 0,20–0,50% кремния;
• 0,25–0,80% марганца;
• не более 0,50% никеля.

Это мартенситная коррозионно-стойкая сталь бюджетного класса.

Главные преимущества 65Х13:

• простая заточка;
• хорошая устойчивость к бытовой коррозии;
• достаточная вязкость;
• невысокая стоимость.

По удержанию режущей кромки она уступает высокоуглеродистым и порошковым маркам. Зато такой нож легче исправить обычным абразивом.

65Х13 подойдет для недорогого универсального клинка, который не подвергается длительному абразивному резу. Это практичный вариант для пользователя, которому важнее обслуживание без приключений, чем рекорд в таблице.

Присваивать ей точные баллы на основании результатов 420HC, 1.4116 или 8Cr13MoV нельзя. Эти стали близки по классу, но отличаются составом и термообработкой.

Сталь 95Х18

По ГОСТ 5632-2014 в составе 95Х18 находится:

• 0,90–1,00% углерода;
• 17,00–19,00% хрома;
• не более 0,80% кремния;
• не более 0,80% марганца.

Это высокоуглеродистая мартенситная нержавеющая сталь. В ножах ее часто используют в диапазоне 57–60 HRC, хотя результат зависит от режима закалки, отпуска и обработки холодом.

По сравнению с 65Х13 она способна дать:

• более высокую твердость;
• лучшее сопротивление износу;
• более продолжительное удержание кромки.

Одновременно растут требования к термообработке. Большое количество хромовых карбидов ограничивает вязкость и усложняет получение тонкой стабильной кромки.

95Х18 подходит для кухни, рыбалки, охоты и универсальных ножей, когда владельцу нужна хорошая коррозионная стойкость. Называть ее полным аналогом 440C некорректно: марки близки по классу, но не совпадают по составу и производству.

Сталь Х12МФ

Х12МФ — высокоуглеродистая инструментальная штамповая сталь.

По ГОСТ 5950-2000 она содержит:

• 1,45–1,65% углерода;
• 11,0–12,5% хрома;
• 0,40–0,60% молибдена;
• 0,15–0,30% ванадия.

Контрольный режим с закалкой при 960–980 °C и отпуском при 180 °C дает твердость не менее 61 HRC. Это значение относится к стандартизированному образцу, а не обещает одинаковые свойства любого готового ножа.

Сильные стороны Х12МФ:

• высокая износостойкость;
• длительное удержание рабочей кромки;
• выраженный агрессивный рез;
• доступность по сравнению с порошковыми сталями.

Ограничения:

• склонность к коррозии;
• сравнительно невысокая вязкость;
• риск сколов при тонком сведении;
• более сложная заточка.

Х12МФ близка к семейству D2 по составу и назначению, но не является точной копией. Рейтинг D2 — 3,5 балла по вязкости, 5 по удержанию и 4,5 по коррозионной стойкости — можно использовать только как ориентир класса. Переносить эти цифры на Х12МФ как результаты ее испытаний нельзя.

Для охотничьего ножа Х12МФ подойдет владельцу, который ценит долгий рез и готов после работы вымыть, высушить и при необходимости смазать клинок.

Сталь ХВ5

ХВ5 известна под названием «алмазная сталь». Алмазов в составе нет: название связано с высокой твердостью и историческим применением материала для режущего инструмента.

В справочных данных приводится следующий состав:

• 1,25–1,50% углерода;
• 0,40–0,70% хрома;
• 4,5–5,5% вольфрама;
• 0,15–0,30% ванадия;
• до 0,30% кремния и марганца.

Высокое содержание углерода и вольфрама дает потенциал высокой твердости и износостойкости. Небольшого количества хрома недостаточно для полноценной защиты от коррозии.

Нож из ХВ5 требует:

• сухого хранения;
• очистки после контакта с продуктами и влагой;
• защиты поверхности;
• аккуратной работы без боковых нагрузок;
• подходящих абразивов для заточки.

Сопоставимых испытаний ХВ5 по единой методике CATRA и Charpy недостаточно. Поэтому ставить ее выше порошковых сталей только на основании названия и твердости нельзя.

Другие российские инструментальные и нержавеющие стали

Российская ножевая практика не ограничивается четырьмя марками, однако для корректного сравнения нужны одинаковые испытания при известной твердости и геометрии.

Без этих данных можно надежно описывать состав и технологическое назначение, но нельзя присваивать стали точное место в рейтинге.

Это особенно касается материалов, которые продаются под авторскими названиями или проходят нестандартную ковку и термообработку. Если производитель не сообщает режим и фактическую твердость, одно название марки дает только представление о потенциальных свойствах.

«Я рекомендую закалку на „первичную твердость“ — низкотемпературный отпуск», — Владимир Крутов.

Такой подход помогает сохранить коррозионную стойкость нержавеющих сталей. Высокотемпературный отпуск способен вызвать выделение дополнительных хромовых карбидов и уменьшить количество хрома, оставшегося в матрице.

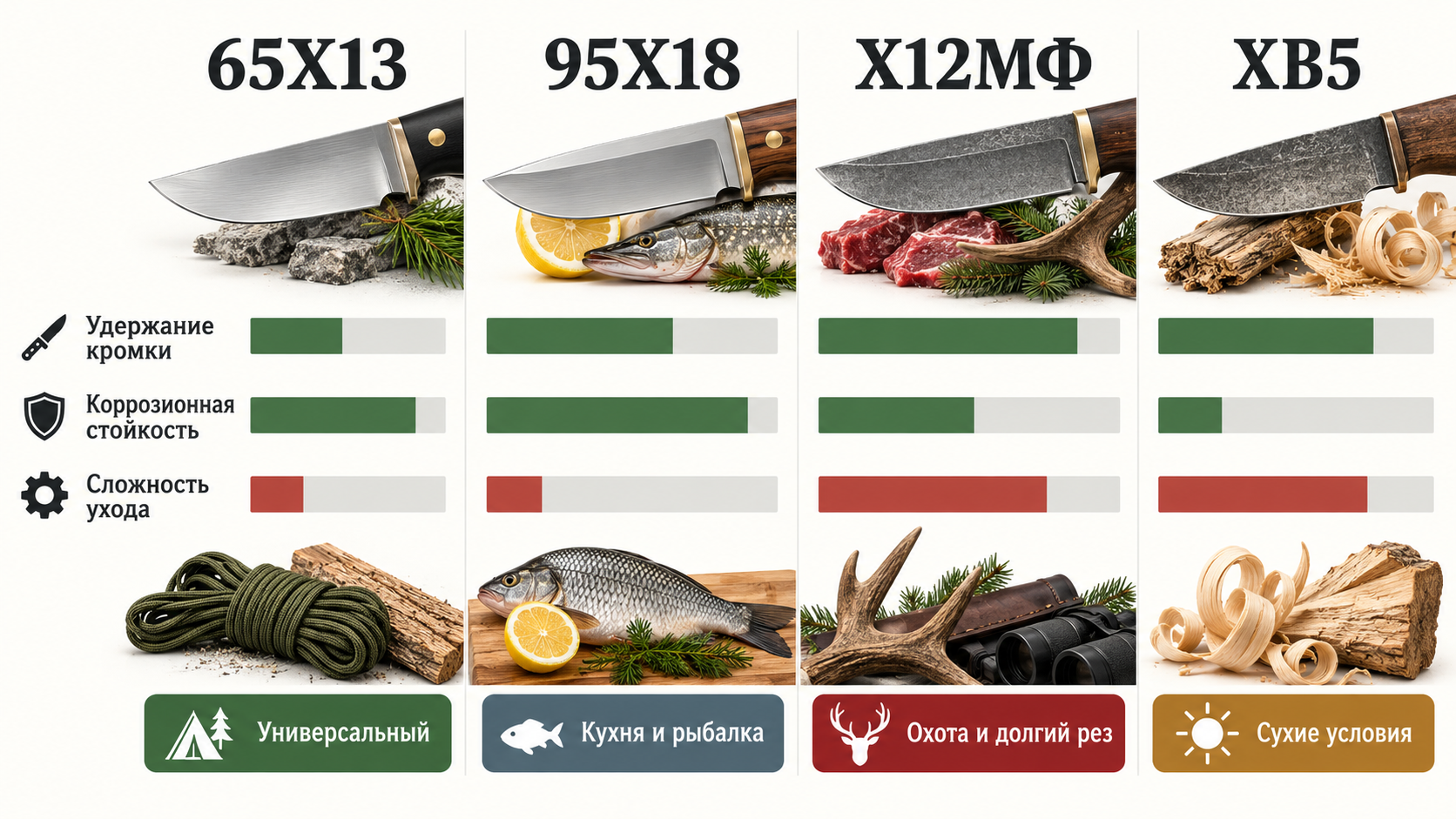

Таблица показывает не абсолютный рейтинг, а специализацию марок. 65Х13 проще обслуживать, 95Х18 меньше боится влаги, Х12МФ дольше сопротивляется абразивному износу, а ХВ5 делает ставку на высокую твердость.

Популярные зарубежные марки ножевой стали

Зарубежные стали удобнее сравнивать по результатам одинаковых испытаний. Но и здесь название марки показывает только потенциал. Итог зависит от твердости, закалки, отпуска и геометрии конкретного клинка.

Сталь D2

D2 — высокоуглеродистая инструментальная сталь с большим количеством хромовых карбидов. Они повышают износостойкость, но снижают вязкость.

В сопоставимом рейтинге D2 получила:

• вязкость — 3,5 из 10;
• удержание кромки — 5 из 10;
• коррозионную стойкость — 4,5 из 10.

D2 иногда называют полунержавеющей. Формулировка передает ее положение между углеродистыми и полноценными нержавеющими сталями, но не отменяет уход. После воды, крови и пищевых кислот клинок нужно вымыть и высушить.

Обычная D2 имеет сравнительно крупные карбиды. Порошковая CPM-D2 отличается более равномерной структурой и способна показать более высокую вязкость при близком составе.

Для ножа D2 подходит, если нужен продолжительный рабочий рез, а контакт с влагой ограничен. Для рубки, тонкого сведения и боковой нагрузки есть более удачные варианты.

Сталь 8Cr13MoV

8Cr13MoV относится к доступным нержавеющим сталям. Ее часто недооценивают из-за бюджетного происхождения, хотя испытания показывают вполне рабочий баланс.

В одном эксперименте два режима термообработки дали около 61 и 62,5 HRC. Более мягкий образец показал 395 мм CATRA, а более твердый — 376 мм. Тест повторяли несколько раз.

Этот результат хорошо иллюстрирует роль термообработки. Более высокая твердость не гарантировала лучшего удержания кромки.

Оценки 8Cr13MoV:

• вязкость — 6 из 10;
• удержание кромки — 3 из 10;
• коррозионная стойкость — 7 из 10.

По вязкости она обошла 440C, VG10, 154CM и часть порошковых нержавеющих сталей. При этом заметно уступила AEB-L, 14C28N и LC200N.

8Cr13MoV подойдет для бюджетного складного ножа. Она достаточно легко точится, не требует сложного набора абразивов и терпимее к ошибкам пользователя, чем многие твердые порошковые марки.

Сталь Bohler N690

N690 — мартенситная нержавеющая сталь австрийской компании Bohler.

Средний состав:

• углерод — 1,08%;
• хром — 17,30%;
• молибден — 1,10%;
• ванадий — 0,10%;
• кобальт — 1,50%.

Паспортный режим предусматривает закалку при 1000–1060 °C и отпуск при 150–350 °C. При приведенной производителем обработке сталь достигает 59–61 HRC.

Оценки N690:

• вязкость — 3,5 из 10;
• удержание кромки — 4,5 из 10;
• коррозионная стойкость — 8 из 10.

N690 не ставит рекордов, зато предлагает понятный баланс. Она хорошо подходит для охотничьих, рыбацких и универсальных фиксированных ножей, которым нужна защита от коррозии без экстремально сложной заточки.

Кобальт в составе не делает сталь автоматически лучше конкурентов. По удержанию кромки N690 уступает Elmax и CPM S30V. Ее сильная сторона — не отдельный элемент, а сочетание свойств.

Сталь Elmax

Elmax — порошковая нержавеющая сталь Uddeholm.

Типичный состав:

• углерод — 1,70%;
• хром — 18,0%;
• молибден — 1,0%;
• ванадий — 3,0%.

При 60 HRC технический паспорт приводит ориентировочную прочность при сжатии 3000 МПа и предел текучести при сжатии 2300 МПа. Эти значения нельзя напрямую сравнивать с ударной вязкостью: речь идет о разных испытаниях.

Оценки Elmax:

• вязкость — 4 из 10;
• удержание кромки — 5,5 из 10;
• коррозионная стойкость — 8 из 10.

Elmax заметно дольше держит кромку, чем N690, при одинаковой оценке коррозионной стойкости. По вязкости она немного лучше N690, но не рассчитана на бездумную рубку и сильные боковые нагрузки.

Это хороший премиальный универсал для охотничьего или складного ножа. Ванадиевые карбиды увеличивают износостойкость, поэтому для полноценной заточки лучше использовать алмаз или CBN.

Сталь CTS-XHP

CTS-XHP — порошковая высокоуглеродистая сталь Carpenter.

Номинальный состав:

• углерод — 1,60%;
• хром — 16,0%;
• молибден — 0,80%;
• ванадий — 0,45%;
• никель — 0,35%.

Производитель описывает CTS-XHP как высокотвердую версию 440C или более коррозионно-стойкую D2. Паспорт указывает максимальную твердость 64 HRC и не менее 60 HRC после воздушного охлаждения от 1010–1093 °C.

Оценки CTS-XHP:

• вязкость — 5 из 10;
• удержание кромки — 5,5 из 10;
• коррозионная стойкость — 6,5 из 10.

Независимый тест показал коррозию после 10–12 часов контакта с распыляемой водой. Образец перешлифовали и испытали повторно, но результат сохранился.

CTS-XHP подходит для складных ножей с тонким контролируемым резом. Она тверже и вязче ZDP-189, но по защите от ржавчины уступает Elmax и N690.

Сталь CPM S30V

CPM S30V создавалась как порошковая нержавеющая сталь для режущего инструмента.

Состав:

• углерод — 1,45%;
• хром — 14,0%;
• молибден — 2,0%;
• ванадий — 4,0%.

В паспорте Crucible приведены три показательных результата:

• CATRA — 145% от результата 440C;
• поперечный Charpy C-notch — 10 ft-lb;
• у 440C и 154CM в том же паспортном сравнении — по 2,5 ft-lb.

Суммарная доля карбидов S30V указана на уровне 14,5%, включая 4% ванадиевых.

Независимые оценки:

• вязкость — 4 из 10;
• удержание кромки — 6 из 10;
• коррозионная стойкость — 7,5 из 10.

S30V хорошо работает в складных EDC-ножах. Она дольше держит кромку, чем Elmax, но немного уступает ей по коррозионной стойкости.

Для тяжелой ударной работы это не первый выбор. А вот для регулярного реза, когда владелец готов пользоваться подходящими абразивами, S30V остается сильным вариантом.

Сталь ZDP-189

ZDP-189 выделяется очень высокой достижимой твердостью. В ножах она часто работает при 65–67 HRC.

Оценки:

• вязкость — 2 из 10;
• удержание кромки — 8 из 10;
• коррозионная стойкость — 5 из 10.

Высокая твердость и большое количество хромовых карбидов обеспечивают длительный абразивный рез. Но эти же особенности снижают сопротивление сколам.

ZDP-189 подходит для аккуратного тонкого реза. Ее не стоит выбирать для рубки, батонинга, контакта с костью и других работ, где кромка получает боковую нагрузку.

Высокое содержание хрома не обеспечило полноценную нержавеемость. В независимом тесте образец ZDP-189 показал заметную коррозию после восьми часов контакта с распыляемой дистиллированной водой. VG10 и SG2 в тех же условиях остались без ржавчины.

Другие порошковые стали Crucible и Bohler

Среди порошковых сталей есть несколько разных направлений.

Одни марки делают ставку на вязкость:

• CPM 3V;
• CPM CruWear;
• MagnaCut.

Другие создаются ради максимального удержания кромки:

• CPM S90V;
• CPM S110V;
• CPM S125V;
• CPM 10V;
• CPM 15V.

Третья группа пытается совместить высокую коррозионную стойкость и продолжительный рез:

• M390;
• 20CV;
• S110V;
• MagnaCut;
• Vanax.

Даже внутри премиального класса нет общего победителя. S90V превосходит MagnaCut по абразивному удержанию, но уступает ей по вязкости и коррозионной стойкости. Vanax лучше сопротивляется соленой воде, но ограничена по максимальной твердости.

Рейтинг лучших сталей для ножей

Рейтинг имеет смысл только после выбора критерия. Если сложить все показатели в одно число, получится таблица, которая красиво выглядит и плохо помогает выбирать нож.

Лучшие стали по твердости

Среди рассмотренных марок высокий потенциал твердости имеют:

1. ZDP-189 — часто используется при 65–67 HRC.
2. CTS-XHP — паспортный максимум 64 HRC.
3. MagnaCut — обычно применяется при 61–64 HRC.
4. CPM S30V и Elmax — рабочий диапазон около 59–62 HRC.
5. N690 — 59–61 HRC по паспортному режиму.
6. 95Х18 — чаще 57–60 HRC в готовых ножах.

ХВ5 также способна достигать высокой твердости, но сопоставимых современных испытаний для точного места в рейтинге недостаточно.

Высокая позиция в этом списке не означает превосходства готового ножа. ZDP-189 тверже MagnaCut, но намного хуже сопротивляется сколам.

Лучшие стали по удержанию режущей кромки

По абразивному удержанию стали можно распределить по группам:

1. Экстремальный уровень: Rex 121, Maxamet, CPM 15V.
2. Очень высокий: S90V, S110V, ZDP-189, K390, Vanadis 8.
3. Выше среднего: M390/20CV, S30V, Elmax, CTS-XHP.
4. Средний: D2, класс Х12МФ, N690, 440C.
5. Умеренный: 14C28N, AEB-L, 8Cr13MoV, 420HC.

Этот порядок относится к абразивному резу при сопоставимых геометрии и заточке. При ударах или боковой нагрузке сталь с меньшим количеством карбидов может сохранить рабочую кромку лучше, потому что не получит сколов.

Лучшие стали по прочности и вязкости

В верхней части рейтинга вязкости находятся:

1. 14C28N, AEB-L и 420HC.
2. MagnaCut, Nitro-V и 8Cr13MoV/AUS-8.
3. CTS-XHP, S35VN и Vanax.
4. Elmax, S30V, N690 и D2.
5. M390/20CV, S110V и ZDP-189.

Для рубящего или туристического ножа разумнее смотреть на верхнюю часть этого списка, а не на лидеров CATRA.

Лучшие стали по коррозионной стойкости

Рейтинг по сопротивлению влаге и соли:

1. Vanax и LC200N.
2. MagnaCut.
3. M390/20CV/204P и S110V.
4. 14C28N, Elmax и N690.
5. S30V и 8Cr13MoV.
6. CTS-XHP и ZDP-189.
7. D2, Х12МФ, ХВ5 и углеродистые стали.

Vanax и LC200N не показали ржавления в тесте с 3,5% солевым раствором. MagnaCut оказалась близка к этому уровню и не дала видимой коррозии после 72 часов испытания в 1% растворе соли.

Лучшие стали по легкости заточки

Легче обслуживать стали с умеренной твердостью и небольшим объемом карбидов:

• 65Х13;
• 8Cr13MoV;
• 420HC;
• 14C28N;
• AEB-L.

Сложнее точить:

• Elmax;
• S30V;
• S90V;
• S110V;
• ZDP-189;
• Maxamet;
• Rex 121.

Для высокованадиевых сталей нужны алмазные или CBN-абразивы. Обычный камень из оксида алюминия мягче карбидов ванадия и работает менее эффективно.

Лучшие стали по соотношению характеристик и стоимости

Универсального ценового рейтинга без сравнения конкретных ножей нет. Стоимость зависит от марки, бренда, конструкции, рукояти, тиража и качества обработки.

Практичные ориентиры выглядят так:

• бюджетный универсал — 8Cr13MoV или 65Х13;
• доступная нержавеющая сталь с высокой вязкостью — 14C28N;
• средний класс для охоты и рыбалки — N690 или 95Х18;
• износостойкий средний класс — D2 или Х12МФ;
• премиальный универсал — Elmax или MagnaCut;
• специализированный долгий рез — S90V или ZDP-189.

Порошковая сталь повышает цену не только стоимостью заготовки. Ее дольше шлифуют, сложнее полируют, а абразивы изнашиваются быстрее.

Лучшие порошковые стали премиального класса

По совокупности характеристик выделяются:

• MagnaCut — баланс вязкости, удержания и коррозионной стойкости;
• Elmax — универсальный премиальный вариант;
• S30V — продолжительный повседневный рез;
• M390/20CV — высокое удержание и коррозионная стойкость;
• S90V — очень высокий абразивный ресурс;
• Vanax — работа во влажной и соленой среде.

Лучший выбор зависит от того, что владелец готов отдать. За S90V придется платить вязкостью и сложностью заточки. За Vanax — ограниченной достижимой твердостью. За MagnaCut — ценой и требованиями к качеству термообработки.

Сравнение популярных ножевых сталей

Х12МФ и D2

Х12МФ и D2 близки по назначению и химическому классу, но не являются полностью одинаковыми марками.

Общие черты:

• высокое содержание углерода;
• около 12% хрома;
• большое количество хромовых карбидов;
• хорошая износостойкость;
• ограниченная коррозионная стойкость;
• невысокая вязкость.

Разницу конкретных ножей чаще определят чистота исходного металла, закалка, отпуск и геометрия. Утверждать, что одна марка всегда превосходит другую, без одинакового теста нельзя.

95Х18 и 65Х13

95Х18 содержит больше углерода и хрома. Она способна получить более высокую твердость и дольше удерживать кромку.

65Х13 проще точится и лучше подходит пользователю, которому нужен недорогой обслуживаемый нож.

Коротко:

• 65Х13 — проще, мягче и доступнее;
• 95Х18 — тверже, износостойче и требовательнее к термообработке.

N690 и Elmax

Обе стали получили 8 баллов за коррозионную стойкость.

Elmax выигрывает по удержанию кромки: 5,5 против 4,5. По вязкости она тоже немного впереди: 4 против 3,5.

N690 дешевле и проще в обработке. Elmax предлагает более продолжительный рез, но требует подходящих абразивов.

Elmax и CPM S30V

S30V получила 6 баллов за удержание кромки, Elmax — 5,5.

Вязкость одинакова — по 4 балла. По коррозионной стойкости Elmax немного впереди: 8 против 7,5.

Разница невелика и легко перекрывается термообработкой и геометрией. Хорошо изготовленный нож из любой из этих сталей может оказаться лучше посредственного изделия из формально более дорогой марки.

CTS-XHP и ZDP-189

ZDP-189 выигрывает по твердости и удержанию кромки: 8 против 5,5.

CTS-XHP значительно вязче: 5 против 2. Она лучше подходит для универсального складного ножа.

ZDP-189 разумнее выбирать для аккуратного тонкого реза, когда владелец понимает риск сколов и готов ухаживать за клинком.

Нержавеющая и углеродистая сталь

Нержавеющая сталь не обязательно мягче и не обязательно хуже режет. Современные марки достигают 62–65 HRC и показывают высокое удержание кромки.

Углеродистые стали сохраняют другие преимущества:

• простая заточка;
• тонкая структура;
• высокая вязкость;
• доступность.

Их главный недостаток — необходимость защиты от коррозии.

Порошковая и обычная легированная сталь

Порошковое производство уменьшает размер карбидов и делает их распределение более равномерным. Эффект особенно заметен у высоколегированных составов.

Для простой стали порошковая технология не обязательна. Если карбидов мало, традиционный материал тоже способен иметь мелкую однородную структуру.

Поэтому сравнивать нужно не слова «порошковая» и «обычная», а свойства конкретных марок.

Дамасская и булатная сталь

Дамаск состоит из сваренных слоев нескольких сталей. Булат является одной высокоуглеродистой сталью с карбидным рисунком.

Оба материала ценятся за внешний вид и сложность изготовления. Но рисунок сам по себе не доказывает превосходства в резе.

Современные порошковые стали могут превосходить булат и дамаск по сочетанию износостойкости, вязкости и предсказуемости.

Какая сталь лучше для разных типов ножей

Сталь для охотничьего ножа

Для разделки нужны удержание кромки, коррозионная стойкость и достаточная вязкость.

Подходящие варианты:

• N690;
• Elmax;
• MagnaCut;
• 95Х18 при проверенной термообработке;
• Х12МФ, если владелец готов ухаживать за клинком.

При контакте с костями важна не только твердость. Слишком тонкая кромка из низковязкой стали может получить сколы.

Сталь для складного ножа

Для EDC важен баланс. Нож должен долго резать, не ржаветь от повседневного ношения и не требовать мастерской для каждой заточки.

Практичные варианты:

• 14C28N;
• S30V;
• Elmax;
• MagnaCut;
• CTS-XHP.

ZDP-189 подойдет для аккуратного реза без боковых нагрузок.

Сталь для кухонного ножа

Кухонному клинку нужны тонкая стабильная кромка, достаточная твердость и защита от пищевых кислот.

Сбалансированные варианты:

• AEB-L;
• 14C28N;
• MagnaCut;
• N690;
• 95Х18 при качественной обработке.

Высококарбидные порошковые стали тоже способны хорошо работать на кухне, но их преимущества не всегда оправдывают сложность заточки.

Сталь для туристического ножа

Туристический нож получает смешанные нагрузки: режет продукты, дерево и упаковку, иногда используется для грубой работы.

Здесь полезны:

• высокая вязкость;
• простая правка;
• достаточная коррозионная стойкость;
• сопротивление замину.

Подходящие варианты: 14C28N, MagnaCut, CPM 3V и вязкие низколегированные стали.

Сталь для ножа выживания

Для тяжелой работы вязкость важнее максимального результата CATRA.

Клинок должен пережить ударную и боковую нагрузку. Высококарбидные S90V, ZDP-189 и S125V для такого режима неоптимальны.

Лучше смотреть на CPM 3V, MagnaCut, 14C28N, 8670 или 5160 при правильной термообработке.

Сталь для разделочного ножа

При работе с мясом важны коррозионная стойкость, стабильная тонкая кромка и сопротивление случайному контакту с костью.

Практичные варианты:

• 14C28N;
• AEB-L;
• MagnaCut;
• N690;
• 95Х18.

Слишком твердая и хрупкая сталь потребует более прочного угла заточки.

Сталь для повседневного ножа

Для EDC обычно не нужны рекорды. Нужен нож, который спокойно режет упаковку, продукты и веревку, не ржавеет в кармане и нормально точится.

Универсальные решения:

• 8Cr13MoV в бюджетном сегменте;
• 14C28N в доступном среднем классе;
• S30V и Elmax в премиальном;
• MagnaCut при приоритете общего баланса.

Сталь для тяжелых работ и ударных нагрузок

Для рубки и батонинга нужны высокая вязкость и достаточная твердость против замина.

Предпочтительны:

• CPM 3V;
• MagnaCut;
• 14C28N;
• вязкие низколегированные стали.

Даже подходящая марка не спасет слишком тонко сведенный клинок. Геометрия должна соответствовать нагрузке.

Как выбрать сталь для ножа

Условия и задачи, для которых покупают нож

Сначала нужно ответить не на вопрос «какая сталь лучше», а на вопрос «что будет делать нож».

Полезно определить:

• что придется резать;
• будет ли контакт с водой и солью;
• возможны ли удары и боковая нагрузка;
• получится ли регулярно обслуживать клинок;
• какие абразивы доступны владельцу.

После этого список подходящих марок заметно сокращается.

Требуемая твердость клинка

Высокая твердость полезна для тонкого реза и сопротивления замину. Но максимальный HRC нужен не всегда.

Для тяжелого ножа разумнее снизить твердость ради вязкости. Для кухонного или складного клинка можно использовать более высокий показатель, если геометрия и термообработка позволяют удержать тонкую кромку.

Предпочтительный баланс прочности и износостойкости

Если нож преимущественно режет картон, канат или шкуру, полезно высокое удержание кромки.

Если он рубит, контактирует с костью или используется в походе, приоритет смещается к вязкости.

Сталь не знает, сколько она стоила. При неподходящей работе она скалывается совершенно бесплатно.

Риск появления коррозии

Для воды и соли подходят LC200N, Vanax и MagnaCut. Для обычной влажной среды достаточно N690, Elmax, 14C28N или 95Х18.

Х12МФ, D2, ХВ5 и углеродистые стали требуют регулярной очистки и защиты.

Доступность заточки в полевых условиях

Если нож придется править простым камнем, лучше избегать экстремально износостойких высокованадиевых сталей.

Для S90V, S110V и подобных марок нужны алмаз или CBN. В полевых условиях более простая сталь иногда оказывается удобнее материала с высоким рейтингом удержания.

Частота использования и предполагаемые нагрузки

Для редкого бытового использования потенциал дорогой порошковой стали может остаться незаметным.

Премиальная марка оправдана, если нож регулярно работает, длительное удержание кромки действительно экономит время, а владелец умеет обслуживать такой материал.

Стоимость ножа и оправданность премиальной стали

Покупать нужно готовый нож, а не название стали.

При одинаковом бюджете полезнее выбрать:

• проверенного производителя;
• подходящую геометрию;
• стабильную термообработку;
• удобную конструкцию;
• понятное обслуживание.

Дорогая сталь в плохо сделанном клинке не превращается в выгодную покупку.

Почему марка стали не определяет качество ножа

Термическая обработка и закалка клинка

Термообработка раскрывает или уничтожает потенциал состава.

В одном сравнении 52100 после контролируемой печной обработки показала 23–28 ft-lb при 61–62 HRC. Образцы той же марки, перегретые изготовителем при аустенитизации, дали 7 ft-lb или меньше.

Разница возникла без смены стали.

Рабочая твердость конкретной марки стали

Одну марку можно закалить на разные значения HRC. Более высокая твердость увеличивает сопротивление замину и немного улучшает абразивное удержание, но снижает вязкость.

Поэтому в карточке ножа желательно видеть не только название стали, но и фактический диапазон твердости.

Геометрия и толщина клинка

Тонкий клинок легче проходит через материал. Толстый лучше переносит грубую нагрузку.

В тесте изменение угла одной и той же стали дало приблизительно пятикратную разницу в удержании кромки. Это больше, чем разница между многими соседними марками.

Угол заточки режущей кромки

Острый угол улучшает рез, но повышает риск повреждения.

В ударном испытании кромка 25° на сторону почти не получила повреждений при энергии 2 ft-lb. Кромка 15° получила заметный скол уже при 0,3 ft-lb и катастрофическое повреждение при 1,4 ft-lb.

Угол выбирают под работу, а не под желание получить максимально тонкую кромку.

Качество обработки и сборки ножа

На результат влияют:

• перегрев при шлифовании;
• обезуглероживание поверхности;
• остаточный аустенит;
• равномерность твердости;
• качество сведения;
• удаление заусенца;
• финиш поверхности.

Все эти факторы способны испортить хорошую марку стали.

Влияние производителя на характеристики клинка

Паспорт стали показывает ее возможности при заданном режиме. Он не гарантирует, что каждый производитель этот режим соблюдает.

Поэтому два ножа из одной марки могут различаться по удержанию кромки, вязкости и сложности заточки.

Заточка и уход за ножевыми сталями

Как твердость и износостойкость влияют на заточку

Чем выше сопротивление износу, тем медленнее абразив снимает металл.

Высокая твердость также требует стабильного абразива и контроля угла. Но главной проблемой может оказаться не формирование фаски, а удаление заусенца.

Уход за углеродистой сталью

После работы клинок нужно:

1. Вымыть.
2. Вытереть насухо.
3. При длительном хранении покрыть тонким слоем масла.
4. Не оставлять в кожаных ножнах.

Кожа удерживает влагу и может ускорить появление коррозии.

Уход за нержавеющей сталью

Нержавеющий клинок тоже нужно промывать после соли, крови и кислот.

Влажное хранение способно вызвать точечную коррозию. Чем грубее поверхность, тем легче загрязнениям и влаге удерживаться на металле.

Заточка порошковых сталей

Для высокованадиевых порошков предпочтительны:

• алмазные пластины;
• CBN;
• подходящие пасты для финиша.

Оксид алюминия мягче карбидов ванадия, поэтому обычный камень работает медленнее.

Защита клинка от коррозии

Коррозия портит не только внешний вид. Она разрушает тонкую режущую кромку и снижает остроту.

Защита проста:

• не оставлять нож мокрым;
• удалять соли и кислоты;
• использовать масло для склонных к ржавлению сталей;
• хранить клинок отдельно от влажных ножен.

Как сохранить режущую кромку и продлить срок службы ножа

Нож дольше остается рабочим, если:

• использовать его по назначению;
• не резать на стекле и металле;
• не давать боковую нагрузку тонкой кромке;
• править нож до сильного затупления;
• выбирать подходящий абразив;
• очищать клинок после работы.

Распространенные мифы о ножевой стали

Чем выше твердость, тем лучше нож

Нет. Высокая твердость помогает против замина и износа, но способна увеличить риск сколов.

ZDP-189 тверже многих универсальных сталей, однако ее вязкость оценивается всего в 2 балла из 10.

Нержавеющая сталь не подвержена коррозии

Подвержена. Она сопротивляется ржавлению, но не становится химически неуязвимой.

XHP и ZDP-189 показали коррозию даже в испытании с водой. Большинство обычных нержавеющих сталей ржавеет в солевом растворе.

Порошковая сталь всегда превосходит обычную

Нет. Порошковое производство улучшает распределение карбидов, но не отменяет свойства состава.

Обычные 14C28N и AEB-L превосходят многие порошковые нержавеющие стали по вязкости.

Дамасская сталь режет лучше современных сплавов

Рисунок не гарантирует лучший рез.

В исследовании вутца карбидные полосы не дали заметного преимущества при резе кожи, а равномерная структура оказалась вязче полосчатой.

Одна марка стали подходит для любых задач

S90V сильна в абразивном резе. LC200N — в соленой воде. 14C28N — при ударных нагрузках. ZDP-189 — в аккуратном тонком резе.

Попытка выбрать одну марку для всего заканчивается тем, что ее слабая сторона встречается с вашей основной задачей.

Дорогая сталь не требует заточки и ухода

Любая кромка изнашивается, заминается, скалывается или повреждается коррозией.

Цена меняет интервал обслуживания и выбор абразива. Саму необходимость обслуживания она не отменяет.

Таблица сравнения сталей для ножей

Таблица сравнивает свойства стали при удачной термообработке. Она не предсказывает качество конкретного ножа без учета производителя, геометрии и фактической твердости.

Итоги: какая сталь для ножа лучше

Оптимальная сталь для большинства задач

По совокупности измеренных характеристик наиболее сбалансированно выглядит MagnaCut:

• вязкость — 7 из 10;
• удержание кромки — 5 из 10;
• коррозионная стойкость — 9,5 из 10.

Если бюджет ограничен, практичными универсальными вариантами станут 14C28N, 8Cr13MoV и 65Х13. Они проще в заточке и не требуют дорогого набора абразивов.

Лучший выбор для охоты и туризма

Для охоты подойдут N690, Elmax, MagnaCut и качественно обработанная 95Х18.

Для тяжелого туристического использования разумнее выбирать MagnaCut, CPM 3V, 14C28N или вязкие низколегированные стали.

Х12МФ подойдет для длительного реза, если владелец готов защищать клинок от коррозии и не использовать его как рычаг.

Лучший выбор для складного и повседневного ножа

Для бюджетного EDC подойдет 8Cr13MoV.

Для доступного универсального ножа — 14C28N.

В премиальном классе стоит смотреть на S30V, Elmax и MagnaCut. ZDP-189 имеет смысл выбирать ради высокой твердости и долгого аккуратного реза, принимая низкую вязкость.

Лучший выбор для кухни

Для кухни подходят AEB-L, 14C28N, MagnaCut, N690 и 95Х18 при проверенной термообработке.

Главное здесь не максимальная износостойкость, а способность удерживать тонкую стабильную кромку и сопротивляться пищевым кислотам.

Лучший выбор среди премиальных и порошковых сталей

Если нужен общий баланс — MagnaCut.

Если приоритетом остается удержание кромки — S90V.

Для соленой воды — Vanax или LC200N.

Для универсального охотничьего и складного ножа — Elmax.

И вот тут рейтинг наконец начинает работать. Не когда называет одного чемпиона, а когда показывает цену каждого преимущества. Потому что лучшая сталь — не та, у которой нет недостатков. Таких пока не выплавили. Лучшая — та, чьи недостатки не мешают вашей работе.
